솔레노이드 밸브 Solenoid Valve
솔레노이드 밸브
커피머신의 그룹 하단에 위치하여
물의 흐름을 통제하는 솔레노이드 밸브입니다.
3 way Solenoid Valve
2 way Solenoid Valve
솔레노이드 밸브는 그룹헤드 커피 추출용의 3 way 솔레노이드 밸브와
온수 유출용의 2 way 솔레노이드 밸브로 크게 나눌 수 있습니다.
의미로 접근을 하면 물이 지나가는 곳의 숫자로 나눈다고 볼 수 있습니다.
3 way Solenoid Valve
3 way의 물의 흐름 방향은 총 세 방향인데
보일러의 물이 유입되는 밸브, 그룹헤드로 유입되는 라인,
나머지 하나는 드레인 박스로 떨어지는 역할을 하고 있습니다.
그룹헤드 커피 추출용으로 전기를 투입하면 물이 통과 되면서
커피가 추출됩니다.

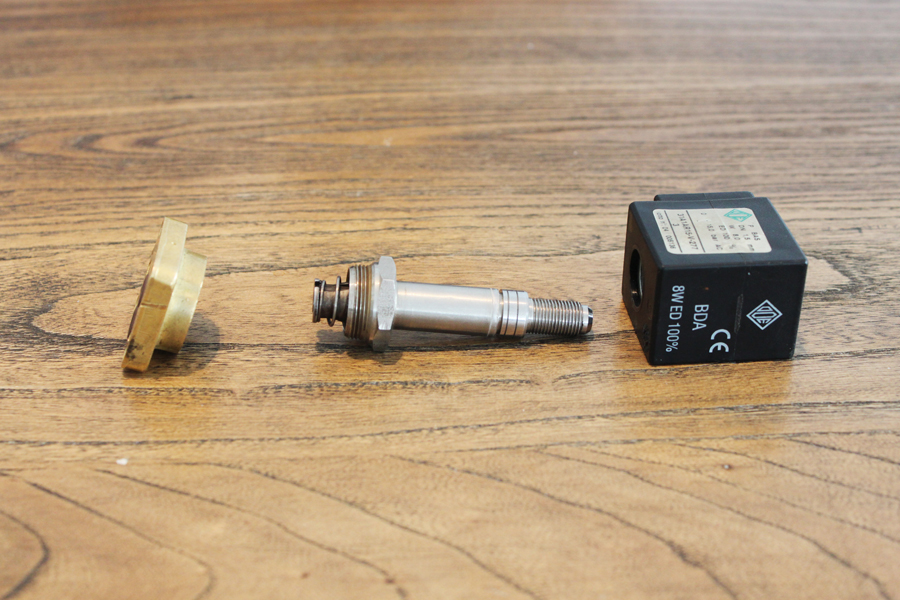

몸체와 코일을 분리한 모습입니다.
노란 원안에 있는 유동 추는 코일에 전기를 공급하면
전자석이 생겨서 움직이는 되며, 물의 흐름을 통제를 하게 됩니다.
물이 유입되고 흐르는 부분입니다.
에스프레소 머신에 보통 한 개에서 두개정도 2 way 솔레노이드 밸브가 있습니다.
온수유출용, 메인급수용으로 나눌 수 있으며, 물의 공급과 차단 역할만 합니다.

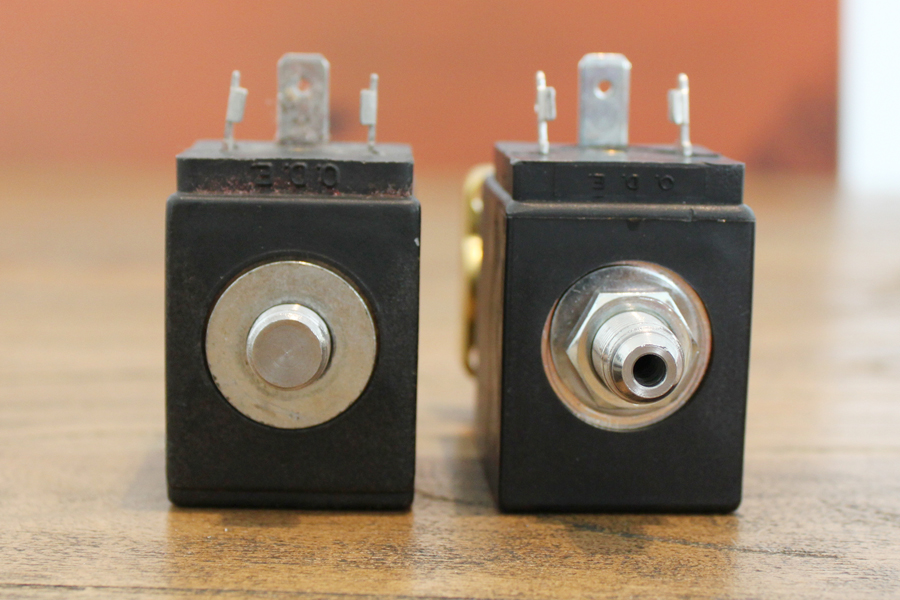

3 way Solenoid Valve
2 way Solenoid Valve의 비교 컷입니다.
다른 부분은 사진과 같이
2 way 솔레노이드 밸브는 코일의 윗부분이
막혀있다는 점이 차이점 입니다.
에스프레소 머신 라심발리
M100의 솔레노이드 밸브는
바이패스 기능이 있어서
물을 통제하는 기능과 더불어 가압을 해 주는 것이 추가 되어있습니다.
세팅 값보다 압력이 낮을 때 그만큼의 물을
추출 시에 드립트레이로 빼줍니다.
Back Pressure
그룹헤드로 들어가고 남은 물과 잔여물 등이 커피 추출 보일러로
들어가지 않게 하고 드레인 박스로 흘려보내는 기능을 말합니다.
머신 청소를 할 때
약품을 막힘 필터에 넣고 이용하는 원리이기도 합니다.
